ТЕПЛОСКАТ
Осадки в виде снега, находясь на кровле, не представляют собой опасности. Однако если снег начнет таить под воздействием, какого – либо источника тепла, он превращается в воду. Если у воды отсутствуют пути для ухода с кровли, то при отрицательной температуре она замерзнет, но уже в виде льда, и сосулек длиной в десятки метров и весом в сотни килограмм.
Появление наледи и сосулек опасно по нескольким причинам:
- отрыв ледовой массы создает реальную опасность для жизни людей,
- может нанести значительный ущерб припаркованному рядом с домом автотранспорту,
- повредить нижележащие архитектурные постройки,
- повышенная нагрузка на кровлю может привести к сокращению срока ее службы.
Появление антиобледенительных систем на основе нагревательного кабеля позволяет:
- исключить образование наледи и сосулек при значительно не высоком энергопотреблении,
- исключить протечки, повреждение фасадов и водосточных труб.
Антиобледенительные системы работают в основном в осеннее – зимний период, а также в дни оттепели.
Система оснащена датчиком температуры, осадков и датчиком талой воды, соответствующим специализированным терморегулятором (мини- метеостанция).

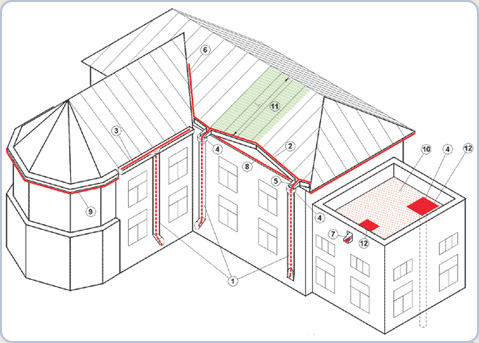

ТИПОВЫЕ ОБОГРЕВАЕМЫЕ ЗОНЫ
1 водосточные трубы на всю длину
2 водосточные желоба
3 водосборные лотки
4 воронки
5 направляющий лоток
6 ендова
7 водомет
8 карниз
9 капельник
10 плоская кровля
11 площадь водосбора желоба
12 площадь входного обогрева
НАГРЕВАТЕЛЬНЫЕ КАБЕЛИ
Нагревательные кабели основной элемент антиобледенительной системы они обеспечивают их эффективность и надежность.
Нагревательные кабели, устанавливаемые на кровлях, в обязательном порядке должны иметь двухслойную теплостойкую изоляцию и металлический экран с сопротивлением не более, чем у медной жилы сечением 1мм2 .
В системе ТЕПЛОСКАТ применяются нагревательные кабели, отвечающие всем требованиям:
--стойкие к атмосферным осадкам, солнечной радиации, воздействию отрицательных и положительных температур, которые колеблются от -40 зимой до +90 летом.
--имеют линейную тепловую мощность, достаточную для эффективного плавления снега (не менее 20вт/м)
--отличаются высокими электроизоляционными свойствами, с целью обеспечения электрической безопасности систем.
Нагревательные кабели, устанавливаемые на кровли, в обязательном порядке имеют двухслойную теплостойкую электрическую изоляцию и металлический экран с сопротивлением ре более, чем у медной жилы сечением 1мм2.
Саморегулирующийся – основное назначение обогрев водостоков, лотков, желобов
Армированный – основное назначение обогрев водостоков, лотков, желобов
Бронированный – основное назначение обогрев лотков, капельников, открытых площадей.
ТЕПЛОДОР (ОБОГРЕВ ОТКРЫТЫХ ПЛОЩАДЕЙ)

КАБЕЛЬНАЯ АНТИОБЛЕДЕНИТЕЛЬНАЯ СИСТЕМА, ИСКЛЮЧАЮЩАЯ ОБРАЗОВАНИЕ СНЕГА И НАЛЕДИ НА ОТКРЫТЫХ ПЛОЩАДЯХ
Система ТЕПЛОДОР – Это безопасность Вас и Ваших близких.
Антиоледенительная система ТЕПЛОДОР используется для предотвращения образования наледи и снега на открытых площадях, дорогах, пандусах, тротуарах, лестницах, въездах в гараж и т.д.
ТЕПЛОДОР простое и удобное решение традиционных зимних проблем. Скользкие ступеньки, пандусы, занесенные снегом дорожки, а под ними лед – все это опасно для Вас и Ваших близких.
Устаревшее решение этих проблем – лопата, песок, соль трудоемки и не всегда успевают за переменами погоды. ТЕПЛОДОР обеспечит Вам безопасный проход и проезд.
ЧТО ТАКОЕ СИСТЕМА ТЕПЛОДОР

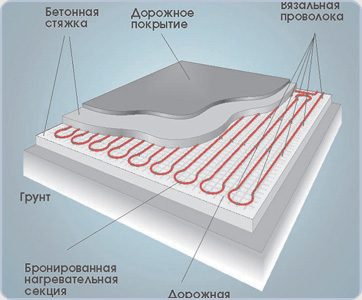

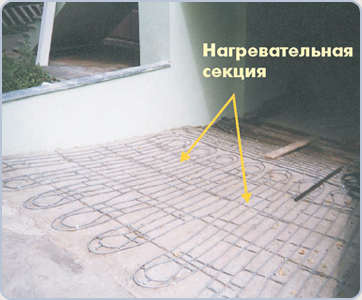

Система ТЕПЛОДОР – это электрическая система обогрева, предотвращающая обледенение открытых площадей в зимний период. Обогрев лестниц и площадок осуществляется при помощи бронированных нагревательных секций. Кабель нагревательных секций равномерно раскладывается на обогреваемые площади и закрывается цементно-песчаной или бетонной стяжкой. Поверх стяжки укладывается отделочное покрытие (плитка, асфальт и т.д.)
Нагревательные секции подключаются к терморегулятору, который автоматически включает или выключает обогрев. ТЕПЛОДОР растопит снег и лед и отведет талую воду по дренажным лоткам.

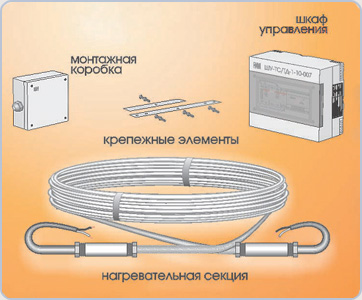

СОСТАВ СИСТЕМЫ ТЕПЛОДОР
- бронированные нагревательные секции
- система энерго распределения
- крепежные элементы
- автоматическая система управления
Основные этапы проектирования
На основании имеющихся фотографий чертежей и замеров выполненных на объектах водосточная система подразделяется на характерные элементы. Определяется общее количество и типаж кабельных нагревательных секций, требующихся для обогрева кровли, лотков, желобов, ендов, водосточных труб и водометов.
(Информация под фото)
обогрев водосточной трубы и желоба
1 водоприемная воронка
2 водосточная труба
3 нагревательный кабель
4 крепежный зажим
5 трос
6 отмет
7 усиленный обогрев отметов
8 водосборный желоб
9 кронштейн, крепящий кабель к желобу
10 направляющий лоток
11 поворотный элемент, обеспечивающий плавный изгиб кабеля
12 концевая муфта
НАГРЕВАТЕЛЬНЫЕ СЕКЦИИ
Нагревательные секции обладают максимальной механической прочностью и высокой надежностью, так как броня обеспечивает сверхнадежную механическую защиту. За счет значительной массы металлической брони и небольшого термического сопротивления, прекрасно передают тепло в бетон. Бронированные секции предназначены для укладки непосредственно в бетон с любым наполнителем или цементно-песчаный раствор, броня нагревательных секций дополнительно защищена от воздействия влаги полимерной оболочкой.
СИСТЕМА ЭНЕРГОРАСПРЕДЕЛЕНИЯ
Эта система включает в себя распределительные коробки, металлические или пластиковые трубы и короба для прокладки электрических проводов. В системе ТЕПЛОДОР эти элементы располагаются так, чтобы они были мало заметны и не портили внешний вид объекта.
АВТОМАТИЧЕСКАЯ СИСТЕМА УПРАВЛЕНИЯ
Система определяет время работы нагревательного кабеля. Это небольшая метеостанция со своими датчиками осадков, датчиком температуры воздуха, и датчиком температуры стяжки (поверхности), таймерами. Система управления учитывает все особенности климатической зоны и условия эксплуатации. Ядром системы служит надежный микропроцессор. На главную
|
